Выключатели IEK в Ростове-на-Дону

Выключатели IEK (ИЭК) размыкают цепь вручную или автоматически при перегрузке и коротком замыкании. IEK выключатели представлены модульными аппаратами ARMAT M06N, ВА47-29, ВА47-100 и ВА47-150 с одним, двумя или тремя полюсами, характеристиками B, C и D, разной отключающей способностью для распределительных щитов жилых и производственных объектов.

Линейка охватывает щитовое и панельное оборудование.

Модели и серии выключателей IEK

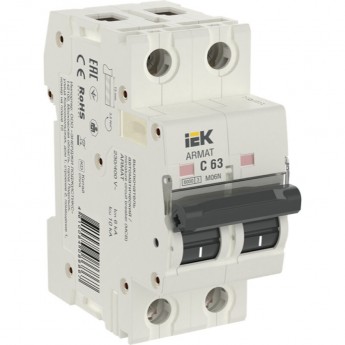

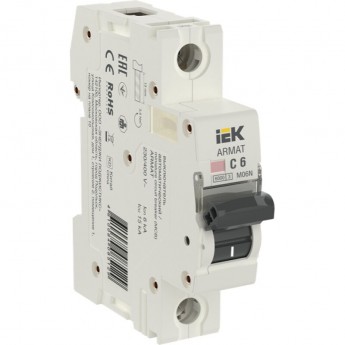

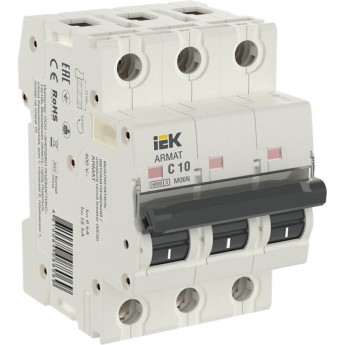

IEK автоматические выключатели различаются предельным током короткого замыкания и диапазоном номиналов. ВА47-29 рассчитана на отключающую способность 4,5 кА и подходит для распространённых бытовых и распределительных линий. ВА47-100 обеспечивает 10 кА, а ВА47-150 — 15 кА и номиналы до 125 А в показанных моделях. Автоматический выключатель IEK ARMAT M06N имеет тепловой и электромагнитный расцепители, допускает соединительные шины PIN и FORK и выпускается с характеристиками B или C.

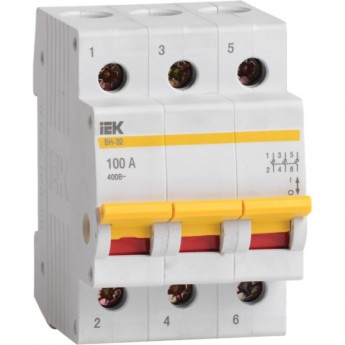

Выключатель разъединитель IEK нужен для видимого и управляемого отделения участка цепи, когда защиту от сверхтока выполняют другие аппараты. Выключатель трёхпозиционный IEK переводит цепь между двумя источниками через нейтральное положение. Эти устройства нельзя подменять автоматом только из-за одинакового модульного корпуса: их функции задаёт электрическая схема.

Серия также определяет ресурс, рабочую температуру и доступные дополнительные контакты. ARMAT M06N выдерживает до 20 000 механических циклов по карточкам моделей и допускает контакт состояния для автоматики.

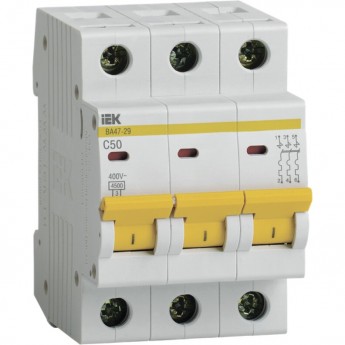

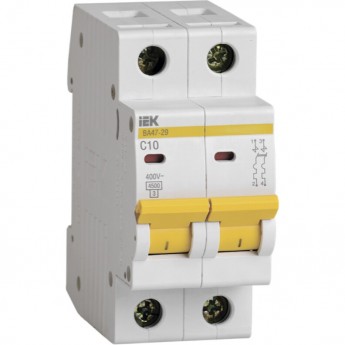

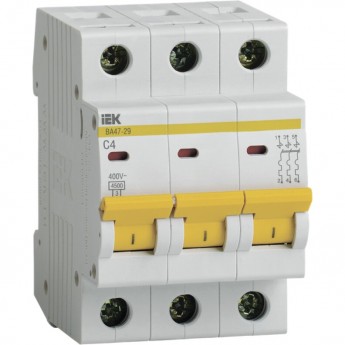

ВА47-29 подходит к гребёнкам своего типоразмера и выпускается с характеристиками B, C или D. ВА47-100 рассчитана на более высокую отключающую способность, а ВА47-150 охватывает вводные трёхполюсные аппараты. Поэтому одинаковый номинал тока ещё не делает изделия разных серий взаимозаменяемыми.

Как выбрать выключатель

Начните с назначения аппарата. Для защиты проводки нужен автоматический выключатель, номинал которого согласован с допустимым током кабеля и расчётной нагрузкой. Число полюсов определяет, какие проводники отключаются одновременно. Для однофазной линии используют одно- или двухполюсную схему по проекту, для трёхфазной нагрузки — трёх- либо четырёхполюсную.

Характеристика мгновенного расцепления показывает, при какой кратности тока аппарат отключится без выдержки. B применяют для линий с небольшими пусковыми токами, C — для смешанных нагрузок, D — для оборудования с выраженным пуском, если это допускают расчёты. Отключающая способность 4,5, 10 или 15 кА должна быть не ниже ожидаемого тока короткого замыкания в точке установки.

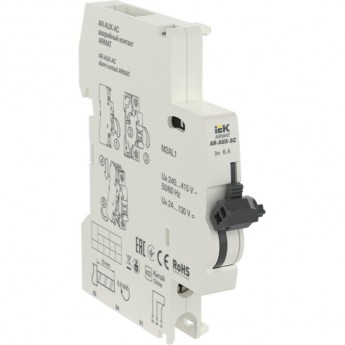

При сравнении выключателей IEK учитывают рабочее напряжение, частоту, монтаж на рейку ТН-35 и допустимое сечение проводника. Винтовое соединение затягивают с моментом из документации. Для группового монтажа также важна совместимость с шиной: у ARMAT M06N указаны форматы PIN и FORK. Контакт состояния выбирают отдельно, когда автоматике требуется сигнал о положении аппарата.

Проверяют и селективность с вышестоящей защитой: при аварии должен отключаться ближайший к повреждению аппарат. Для этого сопоставляют время-токовые характеристики, номиналы и расчёт короткого замыкания.

Купить выключатели IEK с гарантией

В заказ включают автоматы нужных номиналов, соединительные шины и дополнительные контакты, затем комплект отправляется по России. Заводская гарантия относится к фирменным аппаратам IEK. Перед оформлением сверяют серию, число полюсов, характеристику, ток и отключающую способность каждой линии по проекту и полному перечню оборудования распределительного щита.
