Корпуса (оболочки) IEK в Ростове-на-Дону

Корпуса IEK (ИЭК) размещают модульные аппараты, шины и клеммы в навесном либо встраиваемом щите. Пластиковые PRIME и KREPTA 3 рассчитаны на 4–18 модулей и IP41, металлические TITAN 3 — на 18–36 модулей с корпусом глубиной 120 мм и защитой IP31 для внутренних электроустановок жилых, коммерческих и производственных зданий.

Вместимость измеряется модулями, рядами и полезным монтажным пространством.

Модели и серии щитовых корпусов IEK

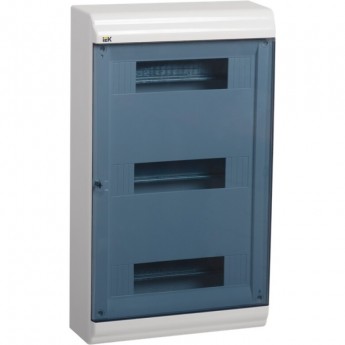

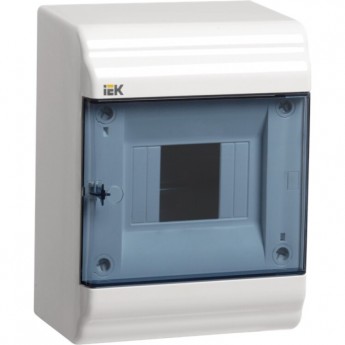

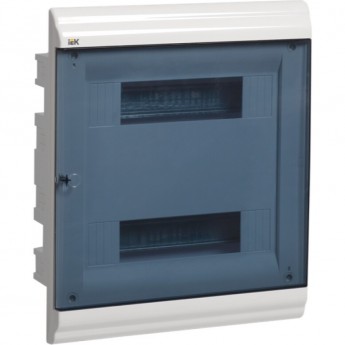

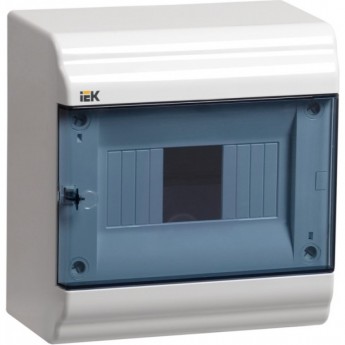

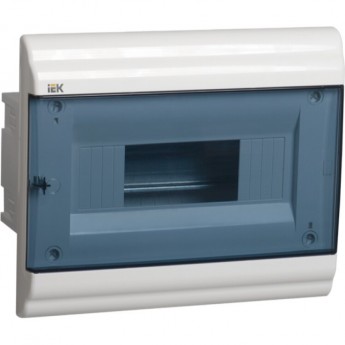

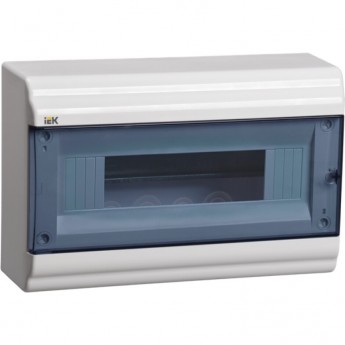

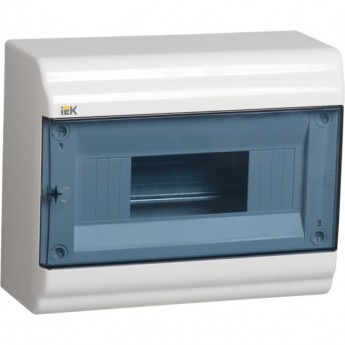

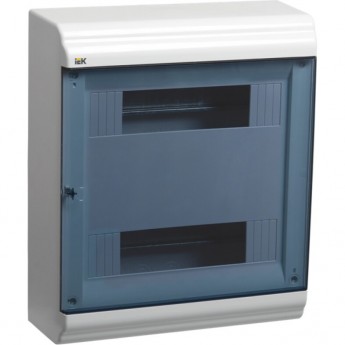

PRIME — пластиковый навесной бокс с закрытой крышкой и DIN-рейкой. В каталоге есть варианты на 12 и 18 модулей. Корпус пластиковый IEK KREPTA 3 выпускается в навесном ЩРН и встраиваемом ЩРВ формате на 4, 8 или 18 модулей. Пластик обеспечивает класс электробезопасности II, а рабочее напряжение серий указано как 230/400 В.

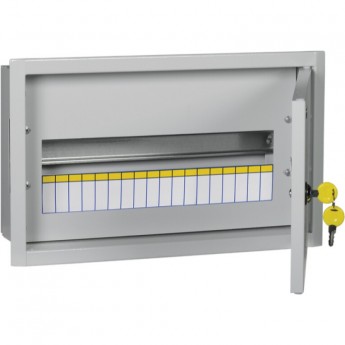

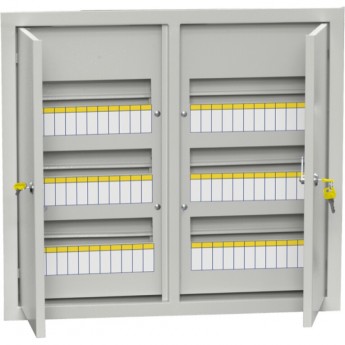

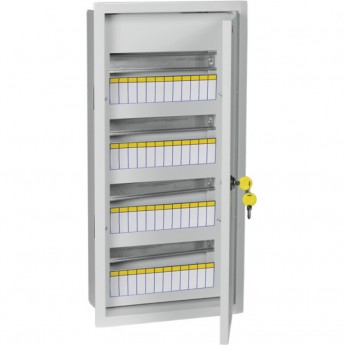

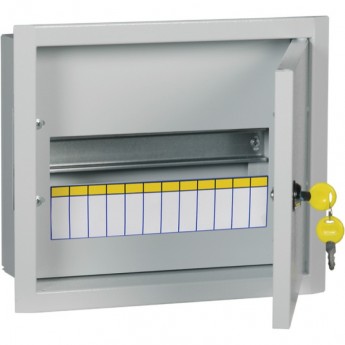

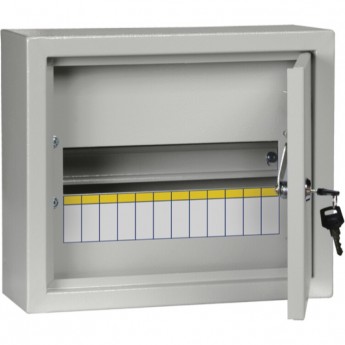

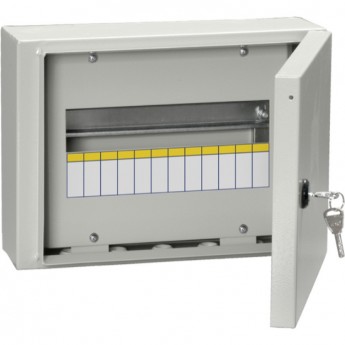

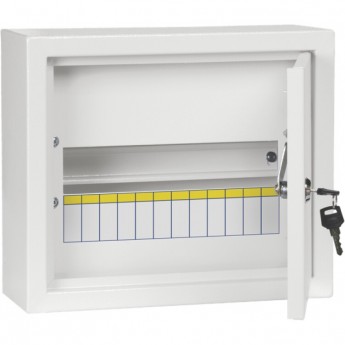

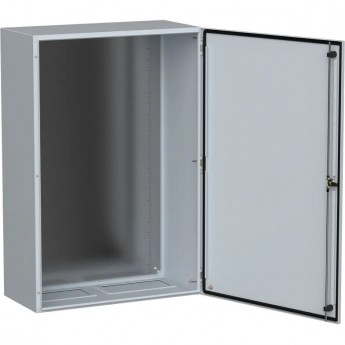

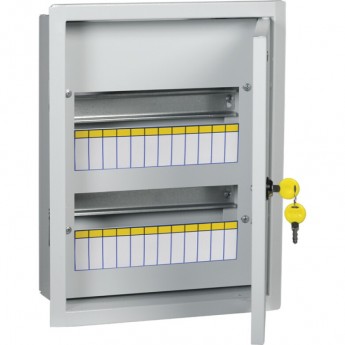

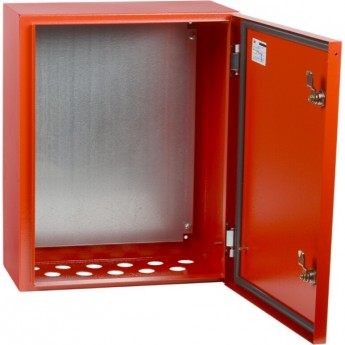

Металлические TITAN 3 имеют класс электробезопасности I и защитное порошковое покрытие. Модели на 18 модулей имеют габариты 265 × 440 × 120 мм, на 24 модуля — 395 × 310 × 120 мм, на 36 модулей — 540 × 310 × 120 мм. Корпус металлический ЩМП IEK предназначен для свободной компоновки аппаратуры, тогда как модульные ЩР уже ориентированы на рейки и стандартный шаг оборудования.

Корпус PRIME снабжён закрытой крышкой и DIN-рейкой, а KREPTA 3 предлагает одинаковую вместимость в навесном и встраиваемом форматах. Это позволяет сохранить набор автоматов при другом способе установки. Комплектующие IEK всё равно сверяют по точному обозначению серии.

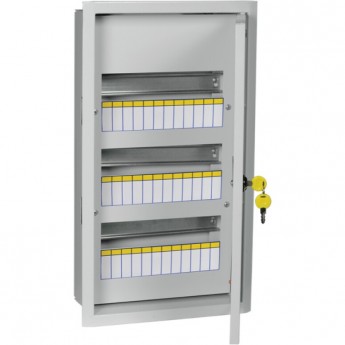

TITAN 3 на 36 модулей имеет три ряда и выдерживает большую статическую нагрузку, чем вариант на 18 мест. У пластиковых KREPTA 3 класс II обеспечивается изолирующей оболочкой. Материал и рядность влияют на компоновку сильнее, чем внешняя окраска двери.

Как выбрать щитовой корпус

Составьте перечень автоматов, УЗО, контакторов и дополнительных модулей, затем сложите занимаемые места по каждой рейке. К результату добавляют пространство под клеммы, шины, ввод кабелей и аккуратный радиус изгиба проводников. Резерв модулей позволяет расширить схему без полной замены оболочки.

Навесной корпус крепят поверх стены, встраиваемый требует ниши заданной глубины. KREPTA 3 ЩРВ имеет монтажную глубину 56 мм, поэтому основание и отделку планируют заранее. Пластик электрически изолирует оболочку, стальной щит требует защитного соединения по схеме. Материал выбирают вместе с механической нагрузкой, местом монтажа и пожарными требованиями объекта.

Степень IP описывает защиту от твёрдых частиц и воды. IP31 и IP41 предназначены для соответствующих внутренних условий, но не превращают щит в уличный. Для пыльной или влажной зоны нужен корпус IEK с более высокой защитой и правильно выполненными кабельными вводами. Температурный диапазон также сверяют с карточкой серии.

Дверь щита должна открываться полностью и оставлять доступ к рукояткам. Кабели вводят через защищённые кромки без натяжения жил. Для металлической оболочки предусматривают PE-соединение двери и корпуса, а пластиковую не сверлят вне разрешённых зон.

Купить щитовые корпуса IEK с гарантией

Щитовой корпус марки заказывают вместе с рейками, шинами и крепёжными элементами, которые предусмотрены его конструкцией. Параметры оболочки сверяются с компоновкой до отправки по России. Гарантия изготовителя относится к оригинальному изделию IEK и не заменяет соблюдение правил монтажа, заземления и допустимой нагрузки. Ведомость комплектации сохраняют до окончания сборки и приёмки щита.
