Кнопки IEK в Ростове-на-Дону

Кнопки IEK (ИЭК) подают команды пуска, остановки и переключения в щитах и постах управления. Модульная КМУ11 ставится на DIN-рейку, серия LAY5 рассчитана на отверстие 22 мм и включает одиночные, сдвоенные, подсвечиваемые кнопки и переключатели с ключом.

Контакты бывают нормально открытыми и нормально закрытыми.

Модели и серии кнопок управления IEK

Кнопка управления КМУ11 не имеет фиксации и рассчитана на переменное либо постоянное напряжение в пределах характеристик. Она занимает модульное место и работает как орган ручной команды в щите. LAY5-BA21 — чёрная плоская кнопка с возвратной пружиной и одним замыкающим контактом, без подсветки.

Сдвоенная LAY5-BW8465 объединяет зелёный «пуск» и красный «стоп» в одном корпусе. LAY5-BG45 управляется ключом и возвращается без фиксации. Подсвечиваемые BW3361 и BW3461 имеют лампу на 230 В и один контакт. Изделия этой серии защищены по IP40 со стороны указанного исполнения.

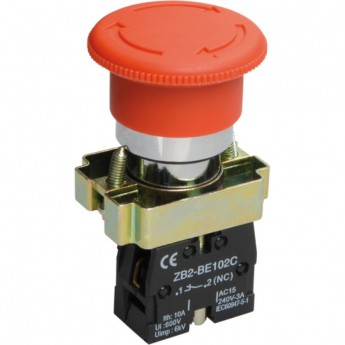

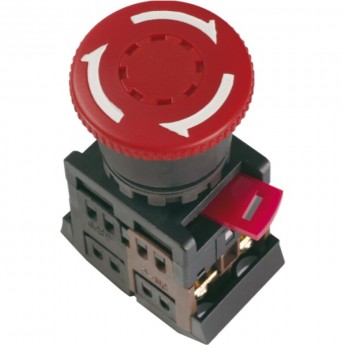

Кнопки XB4 и LAY5 собираются из операторской части, контактного блока и при необходимости световой матрицы. Диаметр установки должен совпадать с отверстием панели. Возвратная кнопка действует, пока её удерживают, фиксируемая сохраняет положение до следующего нажатия. Грибовидная головка облегчает аварийное отключение, но функция безопасности определяется всей схемой, а не формой одной детали.

Посты ПКЕ и КП объединяют несколько органов управления в одном корпусе. Тельферный пульт имеет пары команд для движения механизма и рассчитан на подвесное применение по паспорту. Матрицы AD16DS и AD22DS выбирают по диаметру, цвету и напряжению цепи. Контактные блоки НО и НЗ задают, какая цепь замыкается либо размыкается при воздействии.

Как выбрать кнопку управления

Логика схемы определяет контакт: для пуска обычно используют НО, для остановки — НЗ, чтобы обрыв управляющей цепи приводил к безопасному состоянию. Обозначения на лицевой части и цвет выбирают по принятому стандарту объекта. Красный не всегда означает аварийный останов без соответствующей схемы.

Диаметр установки должен совпасть с отверстием панели. У LAY5 это 22 мм, но глубина за панелью нужна для контактного блока и проводов. Степень защиты оценивают для реальных условий шкафа. В пыльной или влажной зоне может потребоваться дополнительная оболочка.

Для подсветки проверяют напряжение лампы отдельно от коммутируемой цепи. Контактный блок имеет свой допустимый ток и не предназначен напрямую для мощного двигателя. Кнопка управляет катушкой контактора или входом автоматики, а силовая коммутация выполняется соответствующим аппаратом.

Сначала строят логику: «Пуск» обычно использует НО-контакт, «Стоп» — НЗ, чтобы обрыв цепи не имитировал разрешение работы. Число блоков определяют по силовым и сигнальным ветвям. Нагрузка контакта должна соответствовать цепи управления, а двигатель коммутируют через контактор. Цвета органов назначают по принятой системе обозначений объекта.

Корпус поста выбирают под пыль, влагу и механические воздействия места установки. Кабельный ввод удерживает оболочку и не тянет клеммы. На панели оставляют расстояние для затяжки блоков с обратной стороны. После сборки проверяют ход каждой кнопки, возврат пружины и соответствие маркировки фактической команде.

Аппараты IEK комплектуют блоками IEK, а маркировку IEK переносят на схему.

Кнопка управления IEK согласуется со схемой, а маркировка IEK остаётся на панели.

Купить кнопки управления IEK с гарантией

Пост комплектуют лицевым элементом, контактными блоками, лампой и маркировочной табличкой. Перед отправкой по России сверяют диаметр, число контактов и напряжение подсветки. Оригинальные изделия IEK имеют гарантийные обязательства изготовителя.

В комплект включают головки, контактные блоки, световые матрицы и корпус поста по схеме. До отправки сверяются диаметр, контактная логика и напряжение подсветки; гарантию предоставляет IEK. Изделия доставляются по России с раздельной маркировкой элементов.

Вопросы о кнопках управления IEK
